905nm 1000m Système de drone électro-optique à deux axes Sensor EO

Giro stabilisé à deux axes

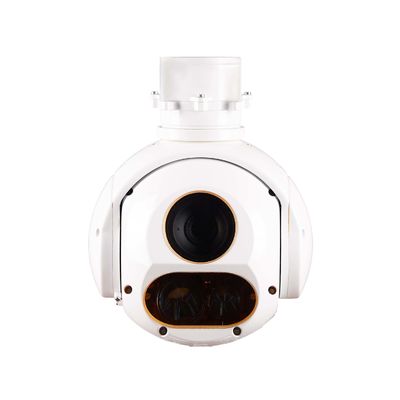

La capsule photoélectrique TS120B adopte une plateforme gyro stabilisée à deux axes, est équipée d'un anneau de glissement conducteur pour réaliser une rotation continue à 360,et dispose d'une caméra de lumière visible haute définition 30 fois intégrée et d'un télémètre laser.
Il est principalement utilisé pour la détection, l'identification, le suivi, le positionnement et le positionnement aérien, et répond aux besoins de cartographie aérienne, de surveillance et de reconnaissance.

fonction

a) Fournir une image vidéo visible de la zone de détection;
b) Il possède une fonction de stabilisation de l'axe visuel de haute précision;
c) Avoir la capacité de détecter et d'identifier les cibles au sol;
d) avec des modes de recherche, de suivi, de verrouillage, de guidage et autres modes de travail;
e) Avec la fonction de superposition de caractères personnalisation et affichage;
f) avec la fonction de localisation de la cible;
g) avec fonction de détection laser;
h) Il a les fonctions d'autocontrôle et de diagnostic de défaut.

Caméra zoom visible

a) bande de travail: 0,4 μm à 0,9 μm;
B) Nombre de pixels du détecteur: 1920×1080;
c) Longueur focale: 4,3 mm à 129 mm, zoom optique 30 fois continu;
d) Zoom continu champ de vision horizontal: 63,7 ~ 1.1;
e) Sortie vidéo: HD-SDI, 1080p, 30 Hz.

mesure de la portée laser

a) Longueur d'onde de travail: 905 nm;
b) Précision de portée: 3 m;
c) Plage de fréquence: 1 Hz;
d) Distance de détection du laser: 3 ~ 1000 m.

Indice de performance du servo

a) Portée de rotation
Axe d'azimut: rotation continue de n × 360°.
Axe de hauteur: -110 ~ +10 (0 dans la direction horizontale et positif dans la direction ascendante)
b) précision de mesure de l'angle: ≤ 2 mrad;
c) précision de stabilité: ≤ 100 rad (1 σ) (2/1 Hz, 1/2 Hz d'oscillation);
d) Vitesse angulaire maximale: ≥ 50/s;
e) Accélération angulaire maximale: ≥ 90/s2.

Indice de performance de suivi

a) Taux de mise à jour des écarts de pixels: 50 Hz;
b) Vitesse de suivi: 30 pixels par image;
c) Contraste minimum visé: 8%;
d) Taille minimale de l'image de la cible: 4 × 3 pixels;
e) dans le cas d'un roulement, d'une réduction ou d'un agrandissement rapides de l'imagerie de la cible, il est capable de suivre sans glisser ou perdre;
f) Il a la capacité de recapturer automatiquement la cible une fois l'occlusion à court terme telle que les nuages et les scènes au sol éliminée.

spécifications électriques

a) Interface de communication: 1 RS422;
b) Interface vidéo: 1 canal HD-SDI.

Caractéristiques de l'alimentation

a) tension nominale en courant continu: 12 V;
b) Plage de tension normale de l'alimentation électrique: 10 V à 14 V;
c) Consommation moyenne d'énergie: ≤ 15 W;
d) Consommation de puissance maximale: ≤ 30 W.

Définition de l'interface

3.1 Interface mécanique
Pour l'interface d'installation mécanique, voir l'image.


Figure 1 Interface mécanique

3.2 Interface électrique
Il existe deux types de connecteurs pour la boule photoélectrique, le connecteur rectangulaire est utilisé pour l'alimentation électrique et la communication, et le connecteur RF est utilisé pour la transmission vidéo.Voir définition de l'interfaceTableau 1, Tableau 2

Tableau 1 Définition du connecteur rectangulaire (J30-15ZK)

Tableau 2 Interface vidéo (MCX-KYH81)
