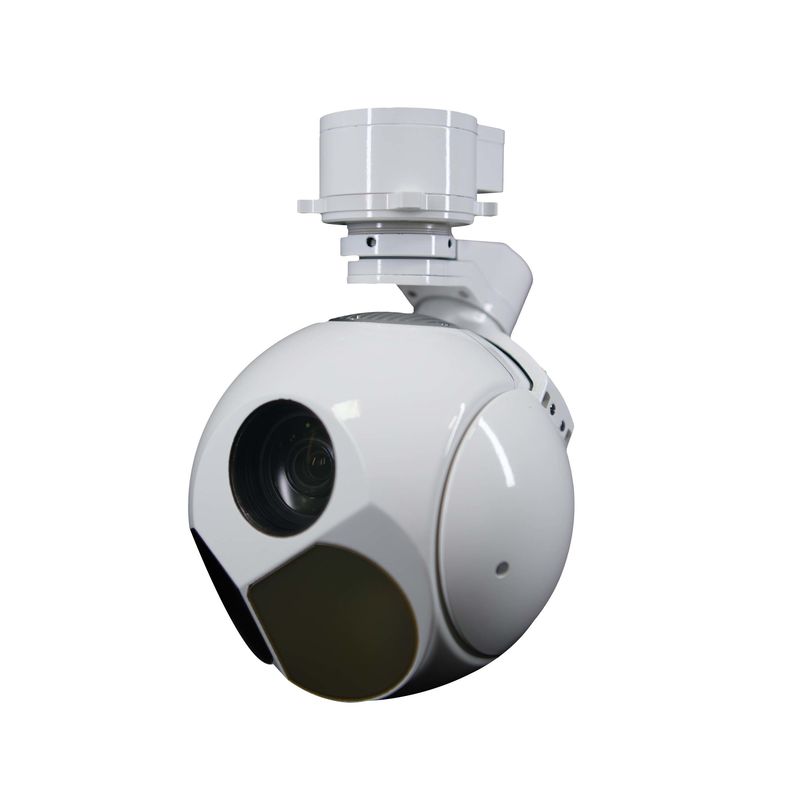

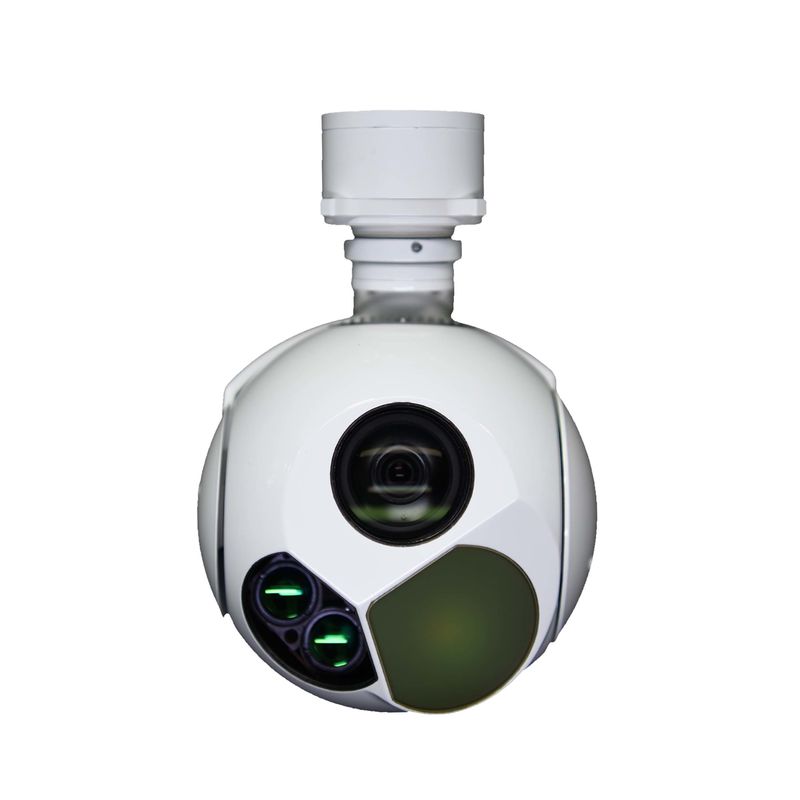

Capteur IR EO à trois axes UAV Gimbal Cameraavec fonction Laser Ranging
La TS130CT-02 est une caméra à cardan pour la surveillance et l'inspection à longue portée.Il intègre un zoom optique 30x SONY 1/1.8 ̊ caméra circadienne de type et une caméra thermique IR de 35 mm 12 μm et un télémètre laser de 3000 m. Prise en charge du suivi et de la reconnaissance de cibles stables.La caméra a des avantages pour son meilleur boîtier en alliage d'aluminium.Il est largement utilisé dans les industries UAV de mission longue portée comme l'inspection, la surveillance, le sauvetage et d'autres applications difficiles.e et autres applications industrielles.
Les fonctions
1. Fournir la vidéo infrarouge et l' image pour la zone de détection
2. Haute précision et stabilisation de l'axe visuel
3Capacité de détection et de reconnaissance de cibles au sol
4. Prise en charge des modes de travail de recherche, de suivi, de verrouillage, de guidage, etc.
5. Prise en charge des caractères superposés, personnalisés et affichés
6. pour le positionnement des cibles et la mesure laser
7L'auto-inspection etdiagnostic de défaut
8. contrôle UDP et transmission vidéo (UDP/RTSP) par Ethernet
9. Mesure de température par pseudo-couleur IR
10. Construit dans le stockage de vidéo et d' image
Les spécifications
| Capteur EO | Longueur d'onde | 00,4 μm/0,9 μm | |||
| Résolution | La taille est 1920x1080 | ||||
| Longueur focale | 4.3mm ∙ 129mm ∙ 30X | ||||
| VFV | 630,7° ∼2,3° | ||||
| Sortie vidéo | Les données sont fournies par les autorités compétentes de l'État membre dans lequel elles se trouvent. | ||||
| Distance | Les gens: détection 6km; reconnaissance 2km VÉHIQUE: détection 15km; reconnaissance 8km | ||||
| Capteur IR | Type IR | LWIR ((non refroidi) |
| Longueur d'onde | 8 ‰ 14 μm | |
| Résolution | 640x512 | |
| Pixel | 12um | |
| Résultats | 50mk | |
| Longueur de mise au point | 35 mm/F1.0 | |
| VFV | 12.5o × 10o | |
| Distance | Les gens: détection 0,7 km; reconnaissance 0,22 km Véhicule: détection 4,2 km; reconnaissance 1 km |
| Télémètre laser | Longueur d'onde | 905 nm/1535 nm |
| Résultats | ||
| Distance de portée | 1.5 km (optionnellement 3 km) | |
| Précision à distance | ±3 |
| Système de servo | Limites de rotation | 360° continu Pan, inclinaison: -110° ~+10 o | ||||
| Précision angulaire: | ≤ 2 mrad | |||||
| Précision de stabilisation | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. | |||||
| Max. vitesse angulaire | ≥ 50°/s | |||||
| Accélération angulaire maximale: | ≥ 90°/S | |||||
| Fonctions de suivi | Vitesse de déplacement: | 30 pixels par image | ||||
| Contraste de l' image cible: | 8% | |||||
| Pixel d'imagerie de cible ((Mini) | 4x3 pixels | |||||
| Le soutien | Anti-occlusion sans perte de fonction | |||||
| Interface | La communication interface | Le système de télécommunications est un système de télécommunications qui est utilisé pour les télécommunications en ligne. | |||
| Sortie vidéo | Éthernet | ||||
En photo
Tracé mécanique
Principe de fonctionnement du système de suivi de plateforme optique
Le système de suivi recherche d'abord la cible en mode plus vu mais moins vu, puis passe en mode moins vu mais plus vu lorsqu'il trouve des traces de la cible.Le suivi fait référence au processus de localisation d'une cible en mouvement au fil du temps.. Lorsqu'un système de repérage utilise un capteur optoélectronique (par exemple, un dispositif couplé à la charge (CCD) pour acquérir une séquence d'images du mouvement de la cible,On appelle ça un système de suivi optoélectronique.Les systèmes de suivi photoélectrique utilisent généralement une technologie de suivi à axe composite, qui implique deux unités de propulsion, le rack et l'étage de suivi de précision.le rack doit dériver le signal de rotation de positionnement en fonction du signal de guidage, et faire apparaître la cible sur le détecteur grossier avec un grand champ de vision et une faible fréquence d'échantillonnage par sa propre rotation,et obtenir le résultat de positionnement avec une grande portée de déplacement et une faible précision de suivi entraînée par le couple de la boucle de commandeSur la base d'une diminution de l'erreur de suivi du détecteur grossier, le résidu résiduel du suivi de la cible généré par le système de servo de rack entre dans le suivi secondaire.La plateforme de suivi de précision entraîne le moteur par la quantité hors cible obtenue à partir du détecteur fin avec un petit champ de vision et une fréquence d'échantillonnage élevée, et la précision finale du pointement de l'axe optique est obtenue dans le cadre des performances de suivi avec une faible portée et une grande précision de suivi.La tâche ultime du système de suivi optique est de réduire continuellement l'erreur apparente de l'axe entre l'appareil et la cible en conduisant l'instrument à travers le moteur.
